船舶副机作为全船电力供应的“核心心脏”，其稳定运行直接关乎航行安全与作业效能。近日，我轮搭载的Yanmar 6N21AL-EV副机遭遇了一场极具迷惑性的「故障连环局」：先是空气马达无法启动，排查中因表象误判走了弯路；解决后却在停机状态下隔时突发三重警报，历经4天50小时的极限排查，逐一排除核心部件、线路接线等所有显性问题后，最终锁定「转速探头接线因紧邻燃油泄漏警报器长期被无意触碰，加之清洁作业轻微扰动，导致屏蔽线隐蔽破损接地」这一隐性元凶。这场跨越多系统的故障排查，不仅考验着团队的专业功底与耐力，更深刻警示：设备维护中，最隐蔽的隐患往往藏在看似正常的细节之下。

前置知识：Yanmar 6N21AL-EV副机空气马达工作原理

在排查空气马达故障前，需先明确其核心工作逻辑——该副机配套的空气马达为涡轮式启动结构，由电磁阀控制启动，工作空气压力标准范围为0.7-1.0MPa，通过压缩空气的压力能转化为机械能，实现副机启动的关键动力输出，其核心结构与完整工作流程如下：

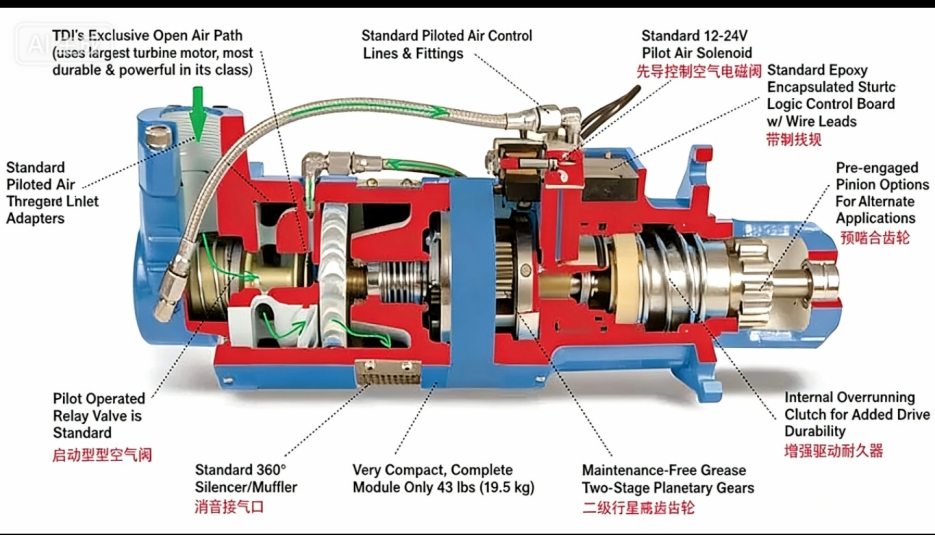

核心结构组成

1. 控制模块：接收电启动信号，控制电磁阀通断与启动器工作状态，具备转速监测与自动断电保护功能；

2. 电磁阀：启动回路核心执行部件，接收控制模块指令后导通压缩空气通路；

3. 压缩空气存储与输送系统：含储气瓶、输送管路，提供0.7-1.0MPa标准压力的启动气源；

4. 超速离合器：实现启动齿轮与发动机的柔性啮合，避免高速旋转时的机械冲击；

5. 预啮合齿轮：与发动机飞轮齿轮适配，通过轴向移动完成啮合与脱离；

6. 启动延迟空气阀：控制压缩空气驱动涡轮的时序，确保齿轮啮合先行；

7. 涡轮组件：接收压缩空气驱动，将压力能转化为旋转机械能；

8. 二级行星减速齿轮：降低涡轮转速、提升输出扭矩，适配发动机启动需求；

9. 引导空气管：分流压缩空气，分别用于推动预啮合齿轮与启动延迟空气阀；

10. 喷嘴：精准导向压缩空气冲击涡轮叶片，提升能量转化效率。

完整工作流程

1. 操作人员发出电启动指令后，启动器控制模块接收信号并触发电磁阀动作，导通压缩空气通路；

2. 储气瓶内0.7-1.0MPa的压缩空气分为两路输出：一路直接推动内部超速离合器，带动预啮合齿轮右移，与发动机飞轮齿轮精准啮合；

3. 另一路压缩空气经引导空气管输送至启动延迟空气阀，推动阀门左移，使主压缩空气通路完全导通；

4. 导通后的压缩空气经喷嘴高速喷出，驱动涡轮组件旋转，涡轮产生的旋转力矩传递至二级行星减速齿轮；

5. 二级行星减速齿轮完成转速降低与扭矩放大后，通过啮合的齿轮组带动发动机曲轴转动，实现发动机启动；

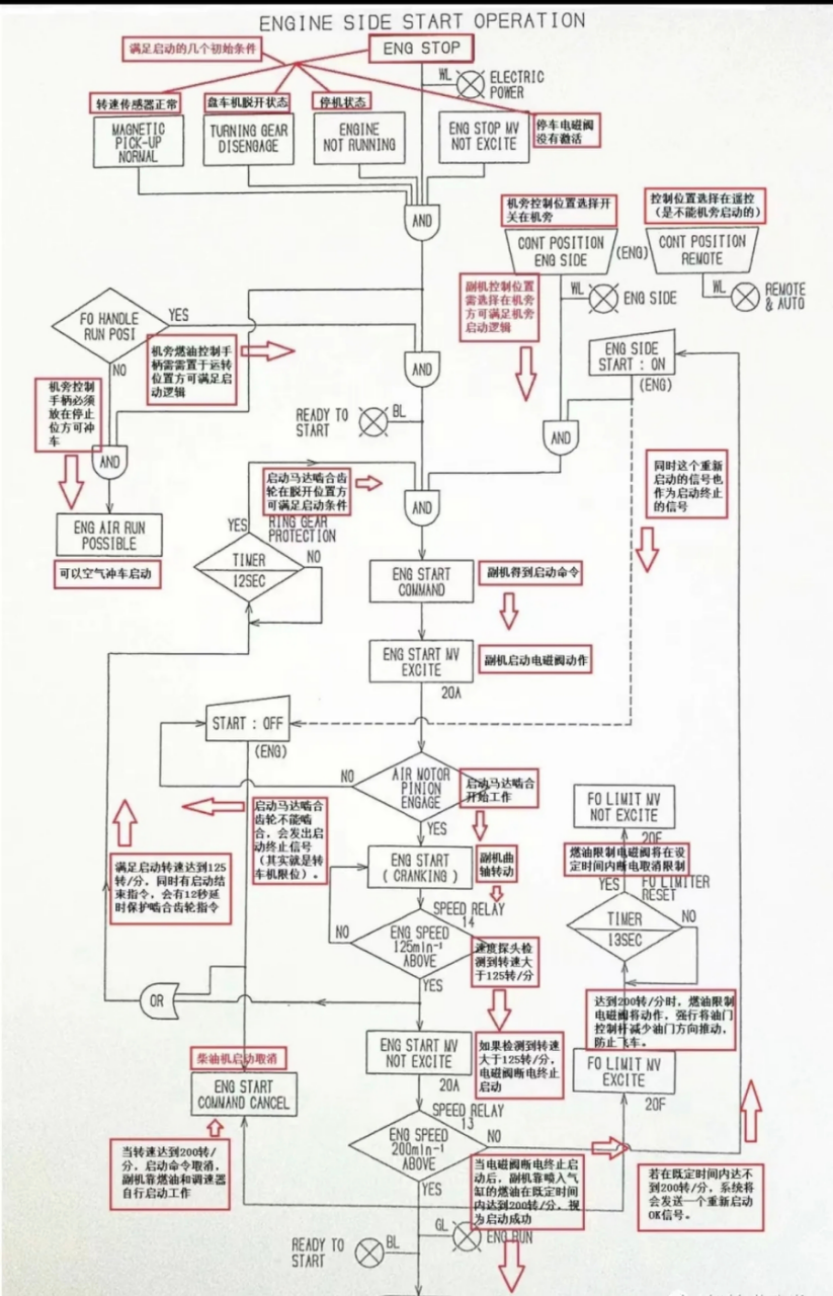

6. 控制模块实时监测转速信号，当启动马达预啮合齿轮转速达到1250rpm，或发动机自身转速达到300rpm时，判定启动成功，自动切断电磁阀供电，停止压缩空气供应，空气启动器停止工作；

7. 启动过程中设置安全保护机制：禁止频繁多次重复冲车/启动，避免启动马达因连续工作导致过热损坏。

初遇困境：空气马达“罢工”，启动陷入僵局

一切始于一次常规启动操作。当日上午，二管轮准备启动2号Yanmar 6N21AL-EV副机，按下启动按钮后，空气马达毫无响应，副机始终静止不动。多次尝试后，依旧毫无起色——既无机械卡滞的异响，也无气压驱动的振动，控制台更是未弹出任何故障提示，这一异常让现场经验丰富的船员也陷入了初步困惑。

结合空气马达工作原理，船员立即启动紧急排查：检查启动空气储气瓶压力，稳定在0.8MPa的标准范围（符合0.7-1.0MPa要求），压力管路无任何泄漏痕迹（排除气源压力不足或泄漏故障）；拆卸空气马达进气口接头，手动触发电磁阀，有稳定气流喷出（排除电磁阀卡滞故障）；尝试手动盘车，副机曲轴转动顺畅，无卡滞、抱死现象（排除副机本体机械故障），排查重点随即聚焦于空气马达控制回路或限位保护装置。

首轮攻坚：误判限位开关，清洁触发隐患

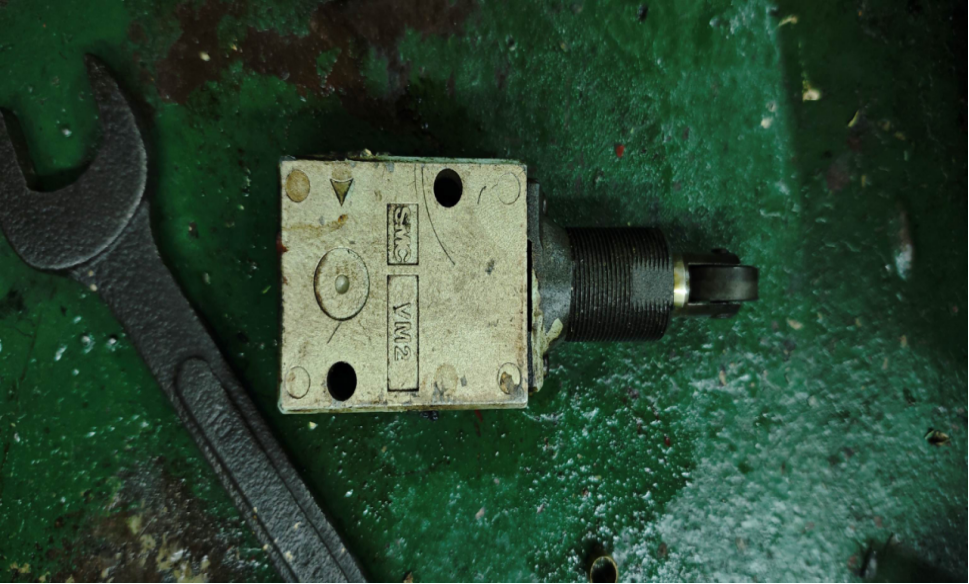

根据空气马达控制逻辑，盘车机限位开关是启动回路的「安全联锁」——未复位时会切断压缩空气供应，避免启动时盘车机与曲轴发生干涉，这是该机型空气马达启动故障的常见诱因。船员随即重点排查这一关键部件，却因表象误判陷入了更大的困境。

船员拆卸盘车机限位机构外罩后，首先检查气源流通情况：按压限位开关联动杆时，能明显感觉到大量空气从开关内部喷出，气流冲击力较强，手感直观。基于「有足量空气流出即无截流」的常规认知，船员当场判定盘车机限位开关通气正常，不存在气源截断问题，直接将其排除在故障原因之外。

随后，排查方向转向空气马达本体：按拆解流程检查内部核心部件——超速离合器动作灵活、预啮合齿轮无卡滞、涡轮叶片无损伤、二级行星减速齿轮啮合良好，润滑状态也符合要求，排除了空气马达本体机械故障。同时追溯启动控制回路的触点、继电器，逐点测量电压、通断性，均未发现异常。再次尝试启动，用耳朵贴近马达的时候听到了嘶嘶的漏气声音，拆开观察O-RING 状态还可以，为了排除故障特意换了一个滑油冷却器出口的一个稍微粗一点的O-RING，装复测试没有漏气声音了，但是预啮合齿轮依旧无法右移，无法启动。一番折腾下来，故障根源依旧隐匿，排查工作陷入僵局。

就在团队一筹莫展时，有船员提出「反向验证」思路：既然现在空气马达本体与电磁阀、气源均无问题，不妨重新审视已排除的限位开关。结合空气马达工作原理，限位开关的核心作用是「导通启动气源」，而非单纯「通气」——即使有空气流出，若压力未达到驱动涡轮旋转的阈值（0.7MPa最低标准），仍无法启动马达。再次细致检查发现，虽然按压联动杆有大量空气流出，但用压力计测量气流压力仅为0.4MPa，远低于Yanmar技术手册规定的0.7MPa启动阈值——原来，限位开关内部阀芯因长期未保养，积满油污与铁锈，导致联动杆卡滞无法完全复位，限位空气节流阀未能完全打开。看似「气流充足」，实则仅为泄漏的残余气流，压力远不足以驱动涡轮与行星齿轮组形成有效扭矩，这才是故障的核心真相。

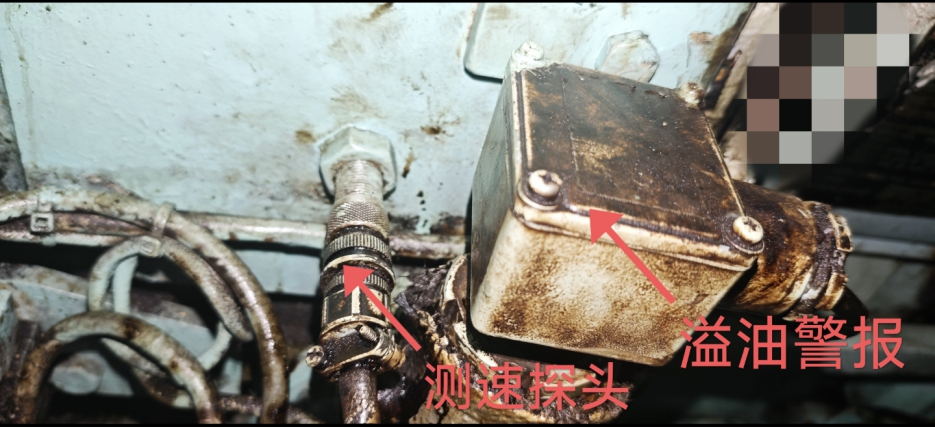

找到症结后，船员用煤油浸泡限位机构，用铜丝刷仔细清理阀芯、联动杆上的油污与铁锈，反复活动联动杆直至动作顺滑无卡顿，重新调整限位开关触发间隙，确保开关能准确复位（按压联动杆时，气流压力恢复至0.8MPa标准值）。此时，目光落在旁边的转速探头上，由于探头也是辅机启动的一个条件，发现探头头部附着了厚厚的一层铁屑与油泥，且其接线束紧邻燃油泄漏警报器。船员心想「顺手清洁一下，避免后续影响信号传输」，便开展了简单清洁：一手扶住探头，另一手用抹布快速擦拭头部，过程中只是轻微挪动了接线束，并未刻意拉扯或触碰。 当时谁也没有意识到，这个看似无足轻重的动作，却成为了压垮骆驼的「最后一根稻草」。

完成所有操作后，船员重新接通控制气源，按下启动按钮——空气马达瞬间响应，预啮合齿轮顺利啮合，涡轮驱动行星减速齿轮组带动副机飞轮转动，副机成功启动，各项运行参数正常。本以为故障已彻底解决，所有人都松了一口气，却不知长期积累的隐患已被触发，一场更隐蔽、更棘手的「危机」正在悄然酝酿。

一波又起：停机后隔时三重警报，迷雾重重

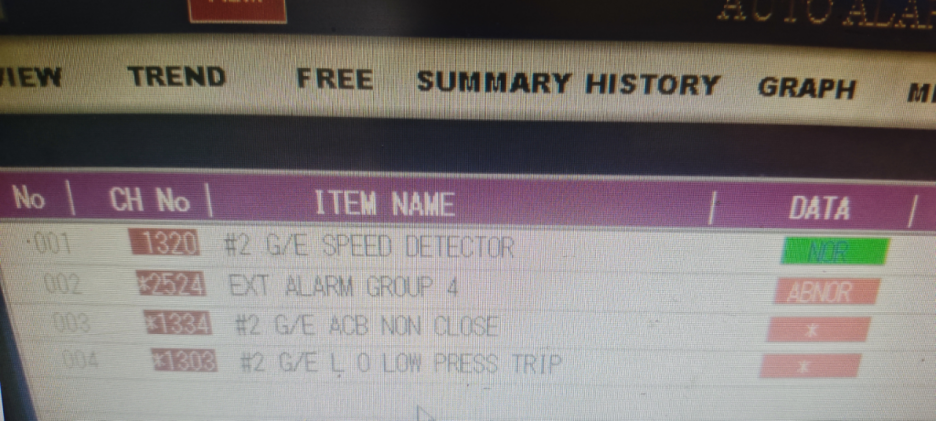

空气马达恢复正常后，船员按规程完成作业并停机。然而，当天夜间，控制台突然亮起三道刺眼的红色警报灯，屏幕同步显示「G/E speed detector（副机转速探测器故障）」「G/E acb non close（副机空气断路器未闭合）」「G/E L.O low press trip（副机滑油低压跳闸）」，蜂鸣器持续尖锐报警。

更令人困惑的是，这些警报并非停机后立即出现，而是间隔数小时才突发；重启控制电源后警报暂时消失，但停机静置一段时间后又会重复出现。依据Yanmar 6N21AL-EV副机的设计机理，停机状态下转速探测器应处于休眠模式，空气断路器未闭合属于正常状态，滑油系统未启动更无低压跳闸条件，且警报「隔时发作」的特性，让故障排查难度陡增。

船员首先将怀疑焦点锁定在近期操作过的转速探头上：重新拆卸探头检查，电阻值280Ω完全符合250-300Ω的标准范围，安装间隙也无偏移；同时细致检查了转速探头的接线——接线端子紧固无松动、线缆外皮无明显破损、与控制模块的连接插头插合到位，肉眼观察和手动拉扯测试均未发现异常，初步排除了接线问题。随后再次检查盘车机限位机构，复位状态正常，无气源截流现象；尝试更换全新的滑油压力传感器，但警报依旧隔时出现，排查再次陷入僵局。

极限排查：排除所有显性可能

为破解「隔时三重警报」之谜，我们查阅了Yanmar 6N21AL-EV副机的技术手册，结合多年维护经验，制定了「部件复核-回路追溯-模块测试-环境模拟」的四维排查方案，船员团队携带数字万用表、绝缘电阻表等专业工具，开启了极限攻坚。

（一）核心部件全面复核：逐一排除本体故障

针对「G/E speed detector」警报，船员重新清洁了转速探头，但警报依旧隔时出现，由于没有新探头备件，互换了其他辅机的转速探头，通电后分别静置6小时、8小时，警报仍如期出现，彻底排除探头本体故障；检查滑油系统，油箱液位充足，管路无渗漏，测试压力传感器，信号传输精准无误，排除传感器故障；拆解空气断路器控制箱（检查5A规格保险丝、线圈电压、机械结构，均无异常，手动合闸与自动合闸动作顺畅，无卡滞或接触不良现象，断路器本体故障被排除。

（二）电路回路地毯式追溯：深查接线未现端倪

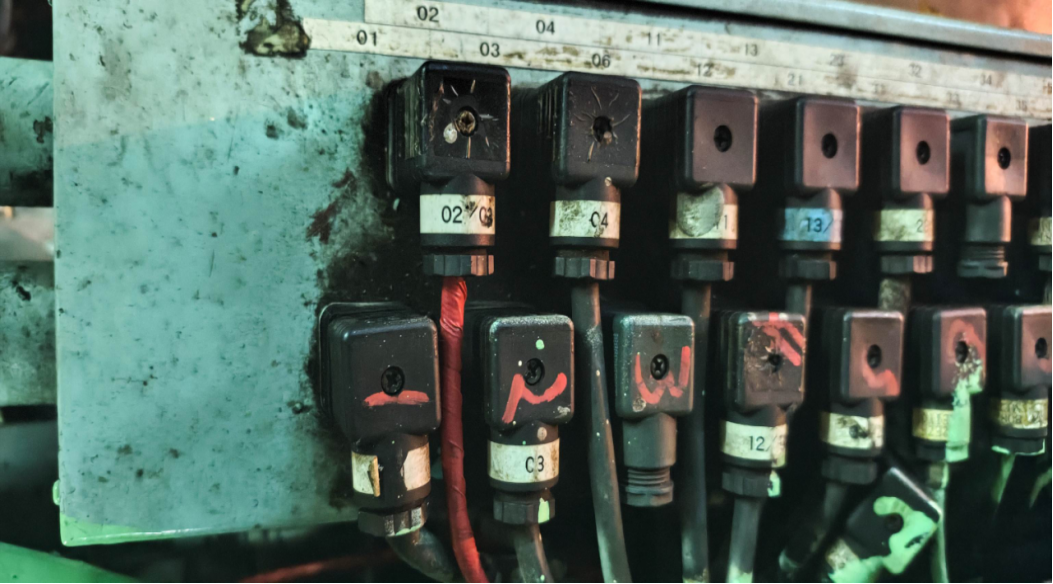

我们对照电气原理图，从控制模块出发，逐段梳理转速探测器、压力传感器、断路器的接线回路：用绝缘电阻表测量线路与船体接地绝缘电阻，读数均大于20MΩ，远超船舶电气设备绝缘标准；用万用表通断档逐点检测线路连续性，未发现任何断路；拆除控制箱内所有接线端子，用细砂纸打磨端子表面氧化层，按线号精准对应后，以4.5N·m的标准扭矩重新紧固，重新梳理线路走向避免交叉缠绕；重点对转速探头的接线束进行了二次全面检查——从探头接线端到控制模块插头，逐段查看线缆外皮是否有破损、挤压痕迹，用手轻捏每一段线路感受内部是否有断线，再次确认接线端子无松动、无氧化，所有显性检查均未发现异常——但所有努力都无济于事，警报依旧隔时触发。

（三）控制模块与电源系统排查：排除核心关联故障

考虑到警报「隔时发作」可能与控制模块信号处理异常或电源波动有关，我们启用全新备用控制模块，严格按接线图更换，重启后轮班值守观察8小时，三道警报再次顽固亮起，控制模块故障被彻底排除；检查船舶供电系统，电压稳定在AC220V±5%的标准范围，无波动、无杂波，电源系统故障也被排除。

此时，团队从核心部件到线路接线，从控制模块到电源系统，所有可能引发故障的显性因素都已逐一排查并排除，故障依旧如「幽灵」般存在，甚至有人开始怀疑设备存在未知的设计缺陷，排查工作陷入前所未有的绝境。

柳暗花明：追溯历史操作，锁定屏蔽线隐蔽破损

在所有显性排查全部失效后，我们不得不调整思路：既然所有已知故障点都已排除，问题大概率出在「隐蔽损伤」或「历史操作遗留隐患」上。结合故障仅在停机后出现的特性，判断可能与线路隐蔽接触不良或接地有关，且极有可能与转速探头的接线相关——毕竟其安装位置特殊，紧邻燃油泄漏警报器。

燃油泄漏警报器需要定期测试，加上卫生清洁，难免会无意间碰到旁边的转速探头接线，已经持续好几年了，但之前从没出现过问题。这一关键信息让排查方向瞬间清晰：长期的无意触碰可能已导致线路内部损伤，只是外皮未显现，此次清洁时的轻微挪动让损伤部位暴露。

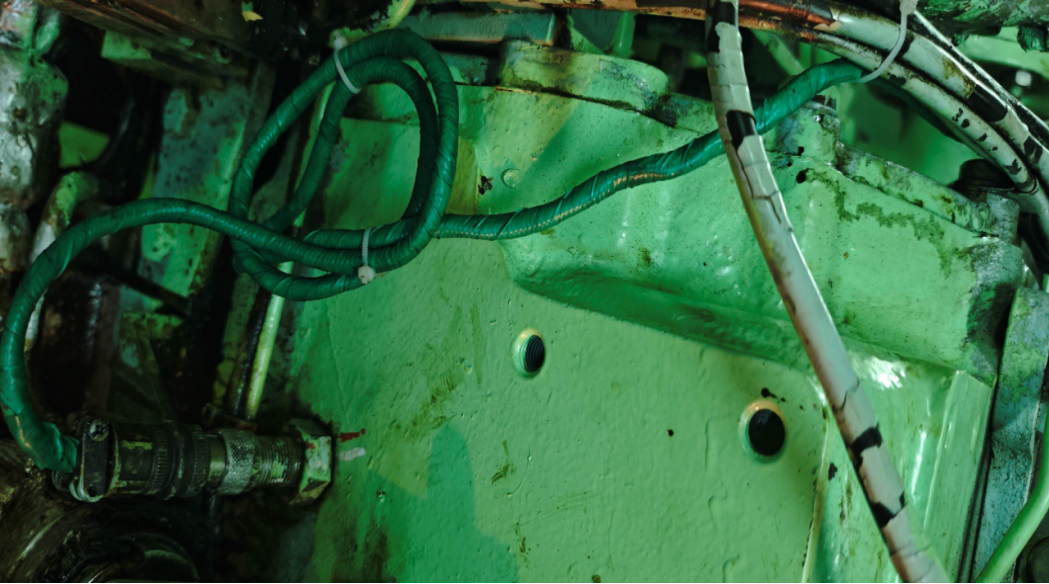

船员团队立即分成两组，一组持续监测控制模块信号变化，模拟停机后的设备冷却收缩、船体晃动等环境；另一组携带强光手电筒，以转速探头与燃油泄漏警报器之间的接线束为重点，沿线路敷设路径一寸一寸「地毯式」排查

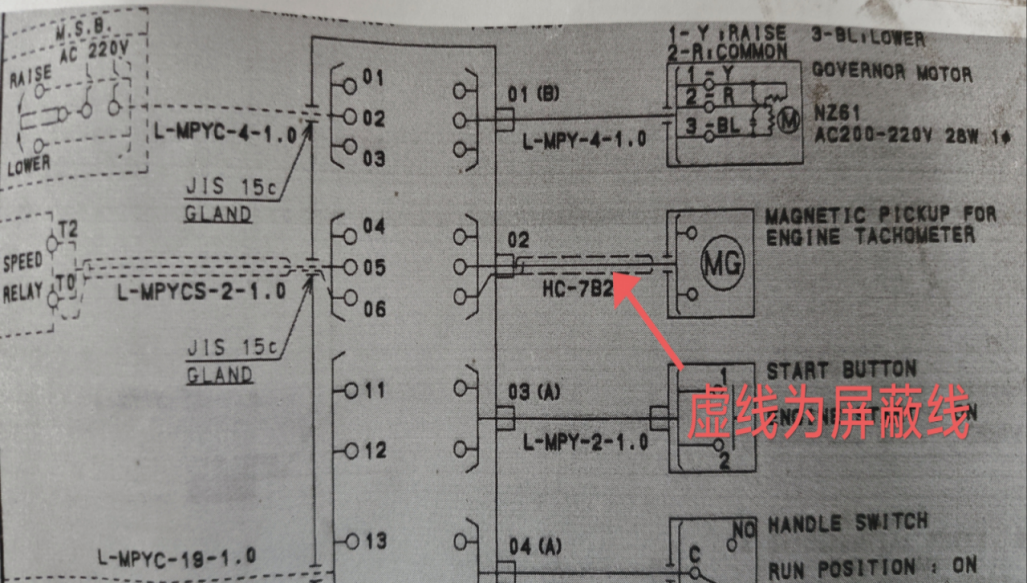

断开转速探头，速度继电器红灯亮说明探头正常，但不定时的报警，怀疑是有干扰，看电路图显示，速度继电器至转速探头线路有屏蔽层，断开速度继电器侧线路，用万用表测量发现机旁接线箱至转速探头段的线路屏蔽层，在转速探头侧接地了，恢复绝缘后再测，发现转速探头至机旁接线箱段的线路屏蔽层断路，恢复链接后显示正常。由于辅机电路复杂-存在电磁干扰——这正是警报「隔时发作」的核心原因！而此前检查接线时，仅关注了线缆外皮和端子，完全未想到屏蔽线会在内部隐蔽破损。

结合历史操作与此次清洁作业，真相终于水落石出：转速探头接线束因紧邻燃油泄漏警报器，长期在警报器测试时被无意间触碰、挪动，导致线路与金属边缘反复摩擦，屏蔽线绝缘层逐渐受损变薄（外皮未破，形成隐蔽损伤）；此次清洁探头时，船员轻微挪动接线束，让本就薄弱的屏蔽线绝缘层彻底破损；副机运行时的高频振动进一步加剧磨损，停机后设备冷却收缩、船体轻微晃动，又让破损的屏蔽线与船体金属时而接触、时而分离，最终形成间歇性接地，触发控制模块连环误报。此前检查接线时，因仅关注显性的外皮和端子状态，未能发现内部屏蔽线的隐蔽损伤，才导致排查走了大量弯路。

找到根源后，我们用绝缘胶带严密包裹破损部位，重新固定线路并加装橡胶防护套，同时调整接线束走向，与燃油泄漏警报器保持安全间距，避免后续操作再次触碰。随后重启设备，连续停机静置24小时，警报未再出现；反复测试48小时，Yanmar 6N21AL-EV副机各项状态稳定，这场历时4天、排除所有显性可能后才锁定隐蔽故障的攻坚战，终于彻底破解。

经技术分析，屏蔽线破损后的间歇性接地，会导致转速探测器模拟信号传输失真，控制模块误判故障触发「G/E speed detector」警报；接地信号窜入断路器控制回路，干扰合闸逻辑，引发「G/E acb non close」误报；同时破坏滑油压力传感器信号参考电位，导致「G/E L.O low press trip」跳闸警报，最终形成「一因多果」的复杂故障现象。

案例复盘：六大核心注意事项，筑牢安全防线

这场由「长期无意触碰积累隐患，清洁作业触发爆发」引发的故障连环局，历经极致艰难的排查，最终锁定屏蔽线隐蔽破损。结合案例全程的曲折经历，总结以下六大核心注意事项，为同类设备维护提供实操指南：

（一）警惕「长期轻微触碰」的累积风险

设备维护中，切勿忽视「轻微触碰」「无意挪动」等看似无害的操作。对于安装在狭小空间、与其他设备紧邻的线路（如本次紧邻燃油泄漏警报器的转速探头接线），长期反复的无意触碰会逐渐磨损内部绝缘层，形成隐蔽损伤，最终引发故障。需定期检查此类高风险区域的线路状态，必要时调整排布、加装防护，从源头避免累积损伤。

（二）接线检查需「内外兼顾」，杜绝隐蔽遗漏

排查线路故障时，不能仅关注接线端子紧固度和线缆外皮状态，还需警惕内部屏蔽线、芯线的隐蔽损伤。对于长期处于摩擦、挤压环境的线路，必要时可借助工具检查内部绝缘状态，或定期更换高磨损区域线路，避免「肉眼无异常」的误判，屏蔽层单端接地，不可两端接地，否则信号干扰。

（三）拒绝「表象误判」，量化验证才是关键

盘车机限位开关「有大量空气流出却仍截流」、接线「外皮完好却内部破损」的双重教训警示：排查时不能仅凭直观感受或单一维度检查下结论，需结合设备运行的核心需求（如空气马达启动所需0.7MPa最低气压阈值），借助压力计、绝缘电阻表等工具进行量化检测，同时兼顾显性状态与隐性风险，避免遗漏关键隐患。

（四）间歇性故障需「追溯历史+动态排查」

对于隔时发作的故障，除模拟环境动态检测外，还需追溯设备的历史操作记录（如本次的燃油泄漏警报器定期测试），分析长期操作对设备的潜在影响；建立「历史操作-故障现象」的关联思维，才能精准锁定累积性、隐蔽性隐患。

（五）隐蔽部位线路需「重点防护+定期深查」

线路敷设的隐蔽区域（如结构夹缝、振动部位）是磨损高发区，尤其是与其他设备紧邻的线路，需优先加装橡胶套管、波纹管等防护装置；日常维护中，借助工业内窥镜、强光手电筒开展「穿透式」深查，避免视线遮挡遗漏隐患。

（六）极限排查需「逆向复盘+不放弃细节」

当所有常规故障点被排除后，切勿轻易怀疑设备设计缺陷，应聚焦「隐蔽损伤」「历史操作遗留问题」等非常规因素，结合近期及长期操作记录逆向复盘；以「地毯式」排查覆盖所有隐蔽部位，细节往往是破解疑难故障的关键——所谓「无解故障」，本质上都是「未查到的隐患」。

此次故障案例再次深刻印证：船舶精密设备的维护容不得半点侥幸，任何长期被忽视的「轻微隐患」，终将在某个节点集中爆发；而最棘手的故障，往往隐藏在「看似正常」的细节之下。对于Yanmar 6N21AL-EV这类核心副机，维护工作不仅需要扎实的专业知识与丰富的实操经验，更需要「防微杜渐」的意识、「内外兼顾」的严谨与「极致细致」的态度。唯有守住每一个细节、防范每一处隐患，才能保障设备长期稳定运行，为船舶航行安全筑牢防线。

本文作者：李欢（大管轮）

文章指导: 纪文言（轮机长）

丁家伟（二管轮）、刘昱廷（电机员）参与文中相关工作的实操与探讨
